Die Ursache ist immer die gleiche

Feine Glasurrisse oder abplatzende Glasur sind keine Zufälle. Meist steckt ein Spannungsproblem zwischen Scherben und Glasur dahinter.

Wenn du verstehst, wie thermische Ausdehnung funktioniert, kannst du solche Glasurfehler viel gezielter beurteilen. Genau darum geht es in diesem Artikel.

Was ist der Unterschied zwischen Crazing und Shivering?

Crazing sind feine Risse in der Glasur. Shivering bedeutet, dass die Glasur in kleinen Schuppen oder Splittern abplatzt.

Die beiden Fehler sehen unterschiedlich aus. Die Ursache ist aber ähnlich. Glasur und Scherben passen thermisch nicht gut zusammen.

Kurz gesagt: Crazing bedeutet zu viel Zug in der Glasur. Shivering bedeutet zu viel Druck in der Glasur.

Warum thermische Ausdehnung so wichtig ist

Beim Erhitzen dehnt sich jedes keramische Material aus. Beim Abkühlen zieht es sich wieder zusammen. Wie stark das passiert, beschreibt der Wärmeausdehnungskoeffizient, kurz WAK.

Glasur und Scherben haben nicht automatisch denselben WAK. Genau hier entsteht das Problem. Wenn beide nach dem Brand unterschiedlich stark schrumpfen wollen, baut sich Spannung auf.

Für gut passende Funktionskeramik braucht die Glasur am Ende meist eine leichte Druckspannung. Sie soll fest auf dem Scherben sitzen. Aber eben nicht so stark, dass sie abspringt.

Crazing: Glasurrisse durch Zugspannung

Crazing entsteht, wenn die Glasur beim Abkühlen stärker schrumpfen will als der Scherben. Der Scherben hält sie zurück. Dadurch steht die Glasur unter Zugspannung und reißt.

Typische Anzeichen

Ein feines Rissnetz auf der Oberfläche
Risse, die erst nach Tagen oder Wochen sichtbar werden
Flecken, wenn Tee, Kaffee oder Schmutz in die Risse einziehen

Häufige Ursachen

Eine Glasur mit zu hoher thermischer Ausdehnung
Viel Na₂O und K₂O, aber relativ wenig SiO₂ und Al₂O₃
Ein Glasursystem, das auf einem anderen Scherben noch passt, auf diesem aber nicht mehr

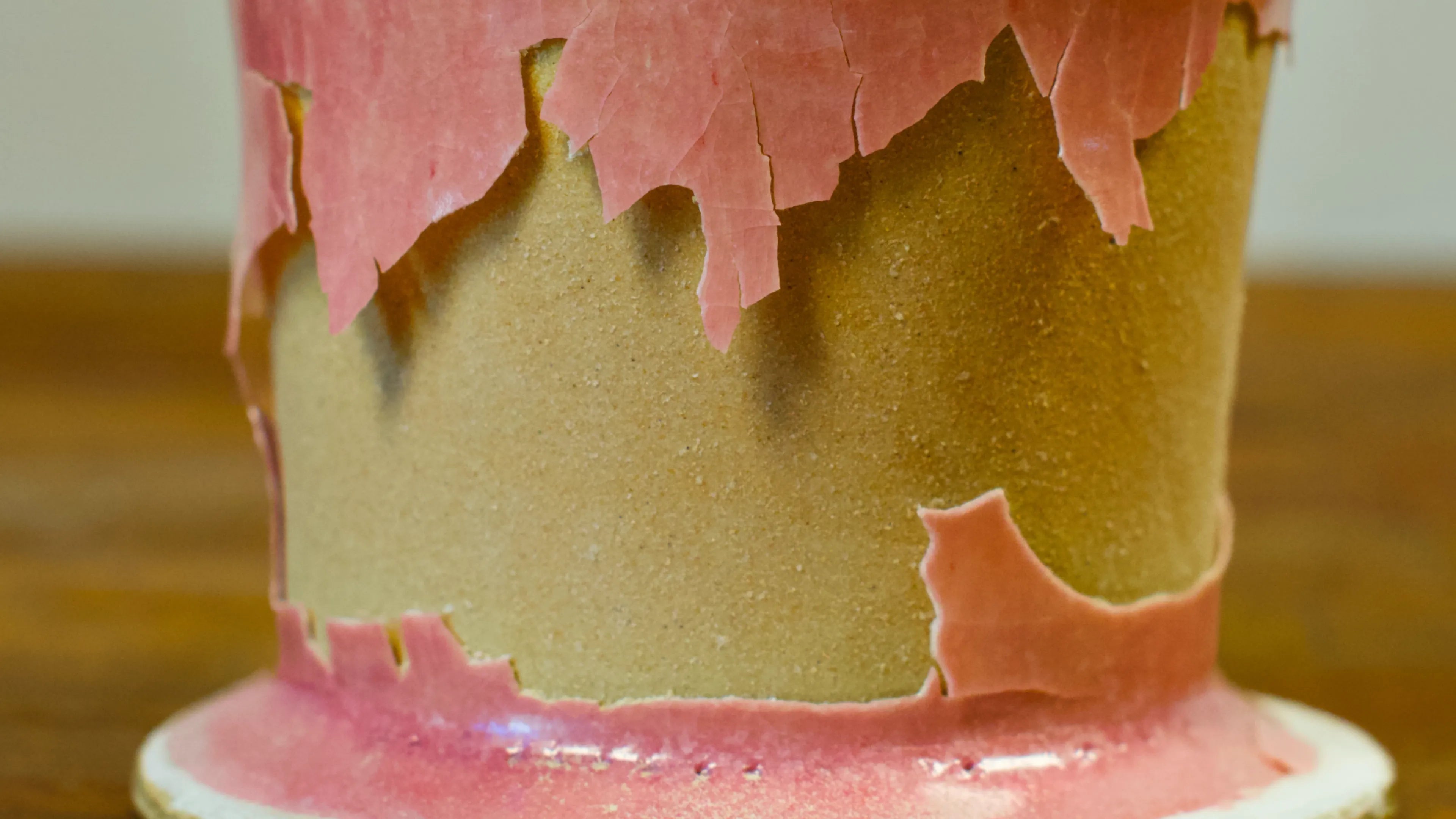

Shivering: Abplatzende Glasur durch zu viel Druck

Shivering ist das Gegenstück zu Crazing. Hier schrumpft der Scherben beim Abkühlen stärker als die Glasur. Die Glasur wird zusammengedrückt. Vor allem an Kanten und Rändern kann sie dann absplittern.

Typische Anzeichen

Abgeplatzte Glasur an Lippen, Kanten oder Füßen
Kleine, scharfe Splitter
Glasur, die sich streifenweise von einer Kante löst

Wichtig: Shivering ist bei Gebrauchskeramik nicht nur unschön. Es ist ein Sicherheitsproblem. Splitter in Essen oder Getränken sind keine Kleinigkeit.

Warum berechnete WAK-Werte nur begrenzt helfen

Programme können den WAK einer Glasur berechnen. Das ist nützlich. Aber es ist keine exakte Vorhersage für die Praxis.

Der Grund ist einfach: Die Rechnung arbeitet mit einem Modell. Die echte Glasur ist aber oft komplizierter. Kristalle, ungeschmolzene Partikel oder Phasentrennung verändern das reale Verhalten.

Noch schwieriger ist der Scherben. Sein WAK lässt sich in der Studio-Praxis nicht sinnvoll aus dem Rezept berechnen. Nach dem Brand besteht der Scherben aus mehreren Phasen. Dazu kommen Porosität, Glasphase und Brennkurve.

Darum sind berechnete WAK-Werte vor allem als Richtungswerkzeug hilfreich. Sie zeigen dir, ob eine Änderung die Ausdehnung eher erhöht oder eher senkt. Sie sagen dir aber nicht sicher, ob die Glasur auf deinem Scherben wirklich passt.

Merksatz: Der Rechner zeigt dir die Richtung. Den Rest muss die Brennprobe beweisen.

Was du bei Crazing tun kannst

Wenn deine Glasur reißt, ist ihre Ausdehnung im Verhältnis zum Scherben meist zu hoch. Dann musst du die Glasur thermisch etwas kleiner machen.

Erhöhe SiO₂, zum Beispiel über Quarz oder Silika.
Erhöhe Al₂O₃, zum Beispiel über Kaolin.
Reduziere Na₂O und K₂O vorsichtig.
Prüfe, ob du Teile des Flussmittels durch MgO, ZnO oder B₂O₃ ersetzen kannst.
Kontrolliere auch die Schichtdicke. Sehr dicke Glasur verstärkt Spannungen.

Wichtig ist: Ändere nicht alles auf einmal. Arbeite in kleinen Schritten. Nur so erkennst du, welche Maßnahme wirklich hilft.

Was du bei Shivering tun kannst

Wenn die Glasur abplatzt, ist ihre Ausdehnung im Verhältnis zum Scherben meist zu niedrig. Dann musst du die Glasur thermisch etwas größer machen oder die Spannung an kritischen Stellen entschärfen.

Erhöhe Na₂O oder K₂O vorsichtig, zum Beispiel über Feldspat oder passende Fritten.
Prüfe, ob ein hoher MgO-Anteil das Problem verstärkt.
Runde scharfe Kanten und Lippen ab.
Trage die Glasur an kritischen Stellen nicht unnötig dick auf.
Wenn nötig, teste die Glasur auf einem Scherben mit niedrigerer Expansion.

Warum Testen wichtiger ist als Rechnen

Eine gute Glasurpassung entsteht nicht am Bildschirm. Sie entsteht im Test. Darum sind systematische Brennproben wichtiger als schöne Zahlen.

Ein einfacher Praxisablauf

Lege eine Basisglasur fest.
Ändere immer nur einen Parameter pro Testreihe.
Brenne alle Proben auf demselben Scherben und mit derselben Kurve.
Prüfe die Stücke nach dem Brand und nach einem Thermoschock-Test.
Dokumentiere Rezept, Scherben, Brennkurve und Ergebnis.

Thermoschock-Test: Ein einfacher heiß-kalt-Test kann versteckte Crazing-Tendenzen sichtbar machen. Für aussagekräftige Ergebnisse musst du aber immer reproduzierbar arbeiten.

Mit der Zeit baust du dir so ein eigenes Referenzsystem auf. Das ist oft wertvoller als jede isolierte WAK-Zahl.

Fazit

Crazing und Shivering sind keine geheimnisvollen Glasurfehler. Es sind Spannungsprobleme zwischen Glasur und Scherben. Wer die thermische Ausdehnung versteht, erkennt schneller, wo das Problem liegt.

Der berechnete WAK kann helfen. Aber er ersetzt keine saubere Testreihe. In der Praxis zählen Brennproben, Vergleichsreihen und ein wacher Blick auf das reale Material.
